Linux Docker 访问加密锁

名词解释​

名词描述
锁锁包括精锐5硬件锁、深盾云锁、深盾软锁三种。
Linux DockerLinux 环境（CentOS、Ubuntu 等）部署 Docker，运行容器
宿主机部署 Docker 的计算机环境
SS 服务Virbox 用户工具的重要组成部分，安全中间件，是应用程序和锁通信的桥梁，可以简单的理解为锁驱动、锁管理服务。 本文中所述的安装 SS 服务即安装 Virbox 用户工具。

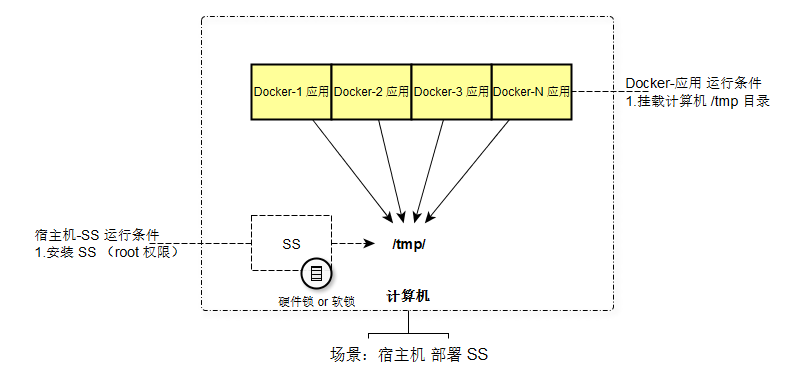

方案一：Docker 容器访问宿主机（Linux）锁​

共享宿主机的锁（硬件锁、云锁、软锁），在宿主机中插锁（硬）、或者登录账号、绑定软锁，Docker 使用时只需要在启动的时候只需要将宿主机的 /tmp 目录映射到 docker 环境中即可，docker 中不需要安装SS，直接运行加壳后（或集成API）的程序就能使用宿主机的锁


适用场景

1.开发者的软件部署在 Docker 容器中，且经常发生变更，不需要根据容器进行授权限制时使用。

2.不熟悉 Docker 操作的开发者，相比 Docker 环境维护 SS 服务，Linux 环境安装部署 SS 服务部署简单，方便管理。

操作步骤​

1.宿主机安装SS服务​

在宿主机环境下安装SS服务，Ubuntu 选择 .deb 的安装包进行安装；CentOS 选择 .rpm 的安装包进行安装。

2.验证 SS 安装成功​

执行 ps -ef | grep senseshield，查看到 senseshield 进程正在运行。

3.启动 Docker 容器​

启动Docker时必须添加参数 -v /tmp/:/tmp/ 与宿主机共享 /tmp/ 系统目录，否则运行程序失败，提示“连接失败”。

示例：docker run -it -v /tmp/:/tmp/ centos:latest /bin/bash

警告

共享 /tmp/ 目录是否存在其他风险，如存在风险可考虑使用“Docker 容器内访问精锐5加密锁”方案。

4.Docker 容器内访问锁​

Docker 容器内不需要安装 SS 服务，不需要修改配置，只需运行加壳后（或集成 Runtime API）的应用程序即可。

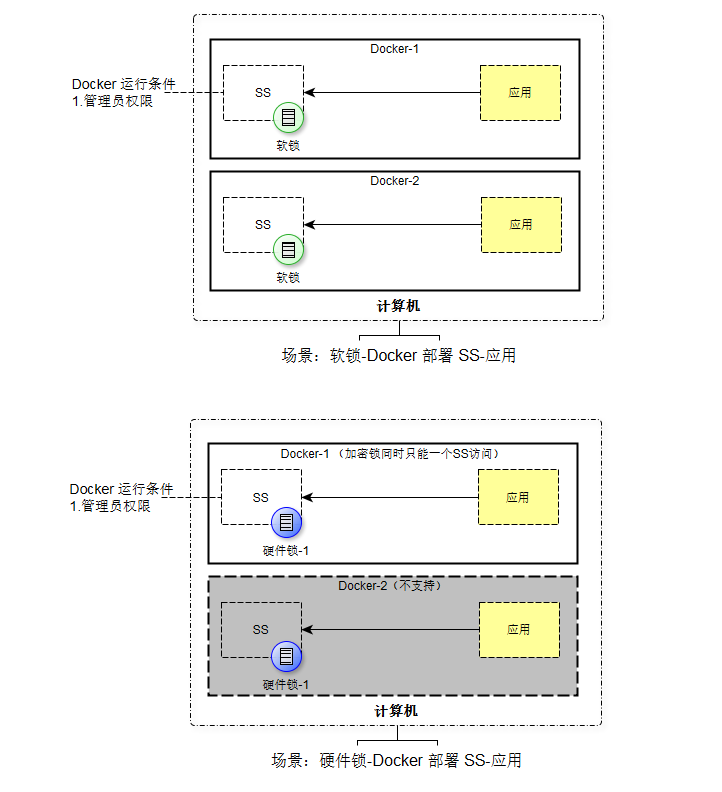

方案二：Docker 容器内访问精锐5加密锁（或软锁）​


适用场景​

开发者的软件打包，产品使用 Docker 镜像的形式发布，需要以 Docker 容器作为单位进行授权限制。

一. 安装SS服务​

Linux Docker 环境部署时优先考虑使用 CentOS（.rpm） 和 Ubuntu（.deb）的安装包进行安装。

部分 Docker 镜像为了减少容器体积，默认并未安装相关的安装包管理工具（如 CentOS 的 rpm 或 Ubuntu 的 deb）时，尝试使用 .bin 或 .sh 格式的安装包进行安装。

挂载磁盘，在 Docker 容器中执行SS安装包进行安装。

  • 进入Docker 容器, 并映射本地目录

    docker run -it -v /scp/:/scp --privileged centos:latest /bin/bash

    -it 参数表示使用可交互的方式运行 docker 容器，执行命令后，控制台会切换到 docker 容器环境，然后可像平时命令行访问 Linux 进行操作。

    -v /<Virbox用户工具安装包所在目录>:/scp 参数表示将物理机环境的 scp 目录映射到 Docker 容器环境下，可以通过控制台的方式进行交互，与虚拟机共享目录的功能相同。其中第一个 /scp 指的是宿主机的文件目录，第二个 /scp 是映射到Docker里的目录。

    --privileged 该权限选项必须添加后 Virbox 用户工具才可以正常工作

  • 在容器内安装 Virbox 用户工具。 将 .bin 安装包拷贝到本地 /scp 目录，在 Docker 容器中执行安装操作。

  • 执行 ps -ef | grep senseshield，查看 senseshield 进程是否正在运行。

二. 查看设备是否挂载成功​

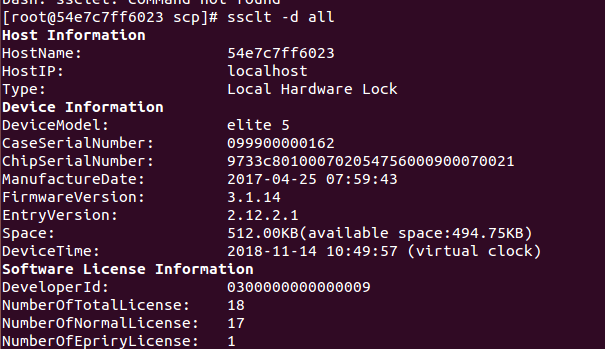

正常情况下，此时将加密锁插入电脑后， 在 docker 中使用 ssclt -d all 命令即可查看到枚举出的加密锁信息。

加密锁正常加载，将显示如下信息：


提示

如果未能正常识别，请根据以下方式做必要筛查

步骤一: dmesg 命令

使用 dmesg | grep USB 命令查看设备是否被正常加载。

正常加载结果如下图所示：


如果未查看到任何关于 1BC0:0055 或 Senseshield 的相关信息，表示设备未被Docker容器加载，此情况下无法找到加密锁。

步骤二: lsusb 命令

使用 lsusb 查看 精锐5是否挂载成功。

​ 挂载成功后，可以在输出信息中看到以下内容，表示精锐5加密锁已经被系统正常识别。

​ Bus 002 Device 004: ID 1bc0:0055

步骤三：查找文件目录

部分 docker 镜像使用裁剪版系统，并未安装 lsusb 等工具。查看系统目录下是否产生相关设备文件，例如：/sys/bus/usb/drivers/usbhid 等。

  1. 使用 ls /dev/usb 命令查看目录下是否有 hiddev[序号] 的文件，如果存在，则说明加密锁已经被正常是被为HID模式。
  2. 使用 ls /dev/ | grep hid 命令查找否有 hiddev[序号] 的文件，如果存在，则说明加密锁已经被正常是被为HID模式，其中 hidraw[序号] 不属于正常识别，请忽略。

三. Docker 保存已修改的容器​

Docker 环境部署安装 Virbox 用户工具，绑定软锁后，需要保存当前容器，方便后期使用和维护。

1.查看运行中容器 ID

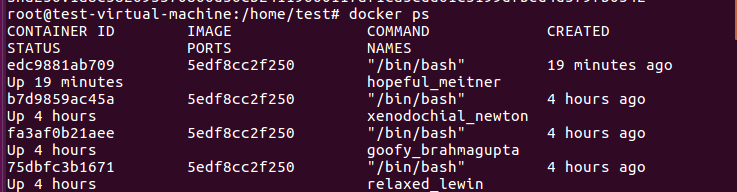

执行 docker ps 得到 CONTAINER ID。保存容器的操作需要 CONTAINER ID 作为参数。


2.保存容器

docker commit edc9881ab709 5edf8cc2f250，其中 edc9881ab709 步骤1 中查询到的运行容器 ID，5edf8cc2f250 为保存后的镜像名成，本例使用无意义的 ID 作为镜像名，但实际操作过程中建议使用有意义名称作为镜像名，例如：CentOS_SS。


3.查看新增镜像

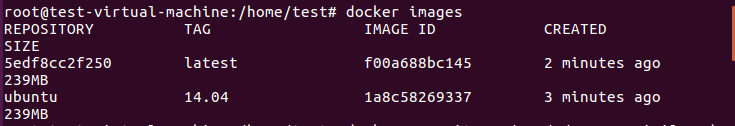

执行 docker images 查看镜像内容，5edf8cc2f250 已经被保存新的镜像。


4.启动新增容器

docker run -it --privileged 5edf8cc2f250:latest bash

备注：使用 run 命令运行已保存的镜像，Virbox 用户工具服务程序（senseshield）已停止，需要手动启动。

四. Docker 启动时运行 Virbox 用户工具​

经过测试验证，docker 启动时不会加载已注册的 Virbox 用户工具，目前需要开发者使用 shell 命令运行 senseshield 进程。

在用户环境下部署 docker 通常是在后台运行，不提供交互操作终端，用户场景下 docker 启动时加载 Virbox 用户工具可以使用以下两种方法：

方法1：exec 指令运行进程

  1. 启动 docker 容器并在后台运行。使用 docker run -d，后台运行参数（ -d）可以使用 sh -c 指定需要容器启动后执行的 shell 指令，在当前方法中指定的 shell 不会终止的指令，否则在指令执行完毕后 docker 也会随即关闭。

    //使docker进入后台
    docker run -it -d --privileged 5edf8cc2f250:latest

  2. 运行 Virbox 用户工具进程。使用 docker exec 执行启动 Virbox 用户工具指令，docker 可通过 exec 命令操作运行中的容器执行 shell 脚本，启动 Virbox 用户工具服务的命令如下：

    docker exec CONTAINER_ID "./usr/lib/senseshield/senseshield"

  3. 查看 Virbox 用户工具运行状态。

    docker exec CONTAINER_ID ps -aux | grep senseshield

方法2：dockerfile 配置启动 shell 脚本

编写 dockerfile，在 RUN 或 ENTRYPOINT 字段设置需要执行的 shell 脚本，在实际应用场景中，开发者会配置产品本身需要运行的命令，只需在启动产品前增加运行 senseshield 进程的命令即可。

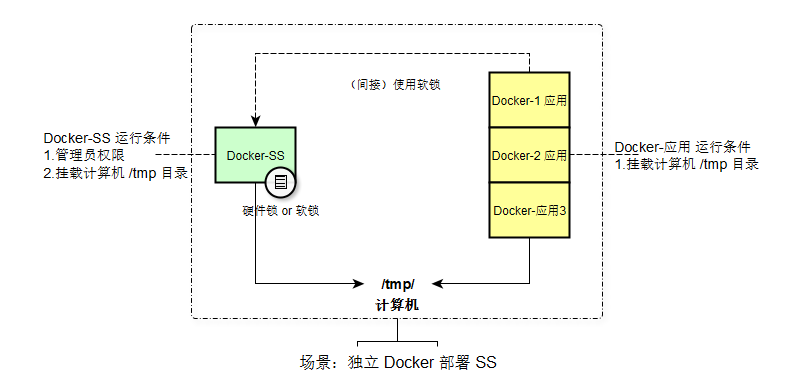

方案三：独立 Docker 容器访问精锐5加密锁（支持软锁）​


适用场景​

  1. 开发者的软件部署在 Docker 容器中，且经常发生变更，不需要根据容器进行授权限制时使用。

  2. 开发者将 Virbox 用户工具 打包部署在独立的 Docker 容器中，减少用户环境的操作步骤，启动独立部署 Virbox 用户工具 的 Docker 后，再次启动其他打包应用的 Docker 即可使用。

相比方案二，方案三具有更强的灵活性。

警告

如果使用软锁，不能在制作docker镜像时就将软锁激活到docker内。因为软锁需要绑定宿主机的硬件指纹，当 “已绑定” 软锁 Docker 更换宿主机再次启动时，由于宿主机硬件信息变更，软锁无法使用，需要重新绑定、激活。所以如果开发者要使用软锁，请在用户环境下启动docker镜像，之后再激活软锁，再次保存激活软锁后的 Docker 镜像。

一、打包独立部署 Virbox 用户工具 的 Docker 镜像​

具体的操作步骤请参考“方案二”。

1.下载 CentOS 或 Ubuntu 的 Docker 镜像

2.启动 Docker 镜像

3.在镜像中安装 SS 服务

4.检查 SS 服务安装

5.保存已修改的容器

二、启动独立部署Docker​

启动Docker时必须添加参数 （--privileged）管理员权限和（-v /tmp/:/tmp/）与宿主机共享 /tmp/ 系统目录，否则打包应用的 Docker 容器启动后，应用程序运行无法访问加密锁（硬件锁或软锁），提示“连接失败”。

docker run -it --privileged -v /tmp/:/tmp/ centos:latest /bin/bash

三、启动打包应用的 Docker​

打包应用的 Docker 容器内不需要安装 Virbox 用户工具 服务，只需在启动 Docker 时挂载宿主机的 /tmp 目录，再启动后的 Docker 容器中运行加壳后（或集成 Runtime API）的应用程序即可。** **

启动Docker时必须添加参数 -v /tmp/:/tmp/ 与宿主机共享 /tmp/ 系统目录，否则运行程序失败，提示“连接失败”。

docker run -it -v /tmp/:/tmp/ centos:latest /bin/bash

常见问题​

1.CentOS 安装 rpm 错误 Failed to get D-Bus connection​

CentOS 系统对 Docker 兼容性的一个已知问题，需要通过增加启动参数解决。

[root@6e661512068a scp]# rpm -ivh senseshield-2.2.0.34298-1.x86_64.rpm
Preparing...                  ################################# [100%]
Updating / installing...
1:senseshield-2.2.0.34298-1     ################################# [100%]
Failed to get D-Bus connection: Operation not permitted
Failed to get D-Bus connection: Operation not permitted
install failed. senseshield service is not running.

解决方案：

  1. 检查是否在启动docker镜像时已经添加了 --privileged

  2. 如果已经添加后依然不行。 请在启动时增加参数 -v /sys/fs/cgroup:/sys/fs/cgroup 后重试。

    docker run -it --privileged -v /sys/fs/cgroup:/sys/fs/cgroup -v /tmp/:/tmp/ centos:latest /bin/bash

  3. 第二步操作如果依然未能正常安装，请增加以下步骤:

    • 使用
      docker run -it --privileged -v /sys/fs/cgroup:/sys/fs/cgroup -v /tmp/:/tmp/ centos:latest /sbin/init
      启动docker（窗口会出现阻塞现象）
    • 单独开一个终端窗口，使用 docker exec -it CONTAINER_ID /bin/bash 进入docker容器
    • 安装Virbox用户工具，安装后需要保存镜像
    • 使用
      docker run -it --privileged -v /sys/fs/cgroup:/sys/fs/cgroup -v /tmp/:/tmp/ <保存后的镜像> /bin/bash
      启动保护后的镜像

2.Docker 共享宿主机 /tmp 目录风险​

Docker 启动时共享宿主机 /tmp 目录实现跨 Docker 的许可访问时深盾产品的技术特点，但 Docker 共享宿主机 /tmp 目录后，会在宿主机的磁盘目录下残留文件，增加磁盘占用空间，不会随着 Docker 容器的重启回收资源。

本文只列出已知的风险项，是否存在其他风险，仍需进一步的测试和验证。
